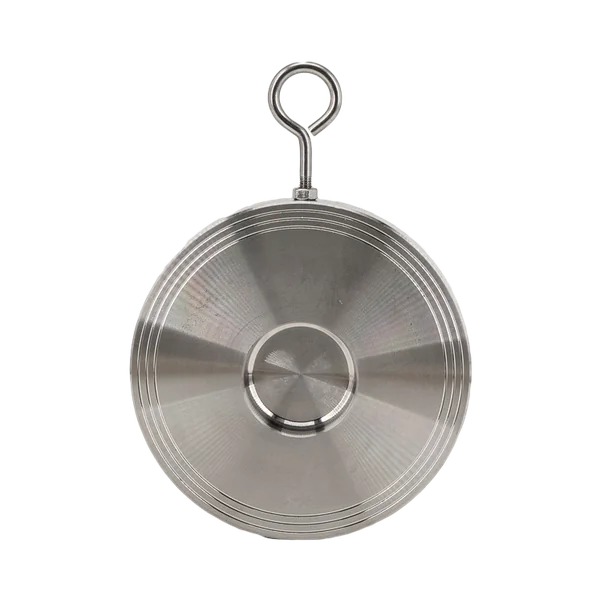

Обратный клапан межфланцевый хлопушка нержавеющий, AISI304 DN80 (3"), (CF8), PN40

Name: Обратный клапан межфланцевый хлопушка нержавеющий, AISI304 DN80 (3"), (CF8), PN40
Brand: Newkey

Обновлено 10 месяцев назад

Описание

Обратный клапан межфланцевый хлопушка нержавеющий, AISI304 DN80 (3"), (CF8), PN40 предназначен для пропуска рабочей среды в одном направлении и автоматического предотвращения её обратного движения. Он защищает систему от гидроударов, слива жидкости и сбоев в работе оборудования. Такие клапаны работают без участия оператора и широко применяются в системах водоснабжения, отопления, вентиляции и в промышленных трубопроводах. Клапаны-хлопушки серии NK-CSD80/4 представляют собой компактный вариант обратных клапанов с поворотным диском, который свободно отклоняется при прямом потоке и автоматически закрывается при его прекращении или попытке обратного движения среды. В отличие от подпружиненных моделей, здесь отсутствует возвратная пружина, поэтому важно соблюдать правильную ориентацию при установке — чаще всего горизонтальную с направлением потока снизу вверх. Благодаря межфланцевому исполнению такие клапаны легко встраиваются в трубопровод без увеличения общей длины узла. Они применяются в системах, где важны простота конструкции, компактность и защита от обратного тока без участия оператора.

Файлы для скачивания


rfa	DN80.rfa	608 KB	Revit 2025
dwg	DN80.dwg	348 KB	AutoCAD 2018+
STEP	DN80 .STEP	2.1 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	48.5 mm
Ширина	141.7 mm
Длина	141.7 mm
Вес	1600 g
Диаметр	14.6 mm
Параметры в файлах моделей
TypeName	DN80
