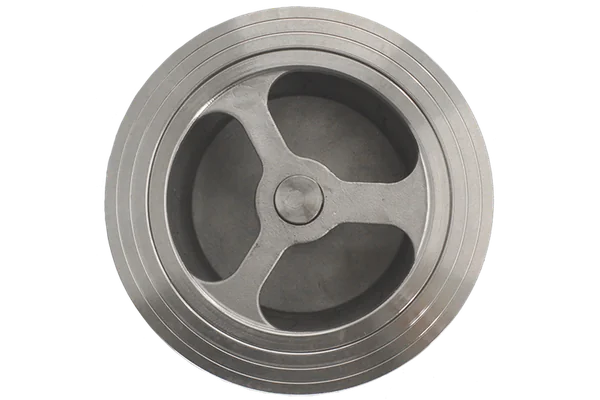

Обратный клапан межфланцевый тарельчатый нержавеющий, AISI304 DN80 (3"), (CF8), PN25

Name: Обратный клапан межфланцевый тарельчатый нержавеющий, AISI304 DN80 (3"), (CF8), PN25
Brand: Newkey

Обновлено 10 месяцев назад

Описание

Обратный клапан межфланцевый тарельчатый нержавеющий, AISI304 DN80 (3"), (CF8), PN25 предназначен для пропуска рабочей среды в одном направлении и автоматического предотвращения её обратного движения. Он защищает систему от гидроударов, слива жидкости и сбоев в работе оборудования. Такие клапаны работают без участия оператора и широко применяются в системах водоснабжения, отопления, вентиляции и в промышленных трубопроводах. Тарельчатые обратные клапаны серии NK-CSP80/4 используют в конструкции плоский запорный элемент (тарелку), который перекрывает поток при изменении его направления. Тарелка подпружинена, что позволяет клапану автоматически закрываться даже при горизонтальной или вертикальной установке, без зависимости от направления потока под действием силы тяжести. Благодаря этому клапаны удобны в монтаже и подходят для установки в любых пространственных ориентациях. Конструкция проста, компактна и обеспечивает надёжную работу в системах с жидкими и газообразными средами.

Файлы для скачивания


rfa	DN80.rfa	560 KB	Revit 2025
dwg	DN80.dwg	204 KB	AutoCAD 2018+
STEP	DN80.STEP	1.0 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	54 mm
Ширина	140 mm
Длина	140 mm
Диаметр	77 mm
Параметры в файлах моделей
TypeName	DN80
