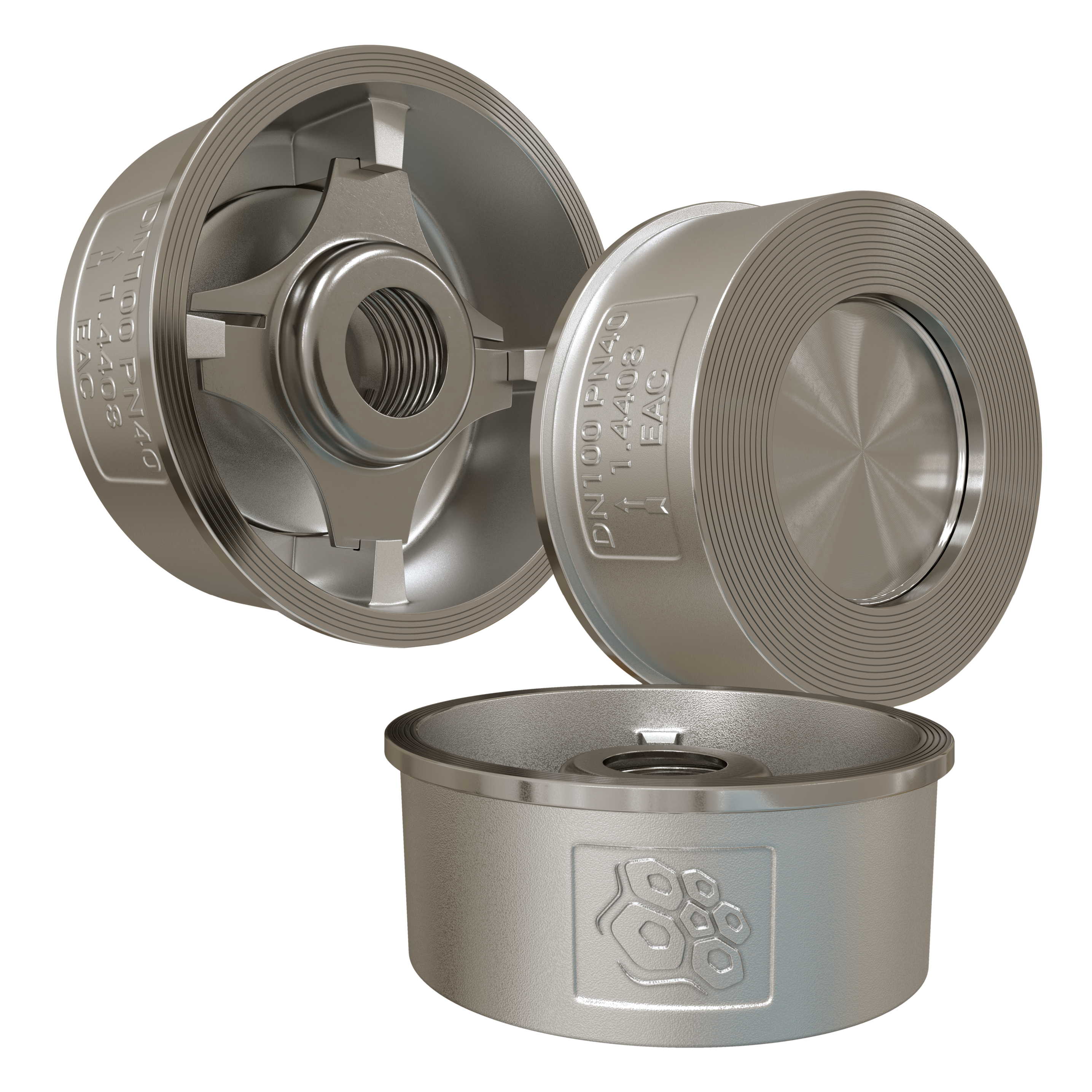

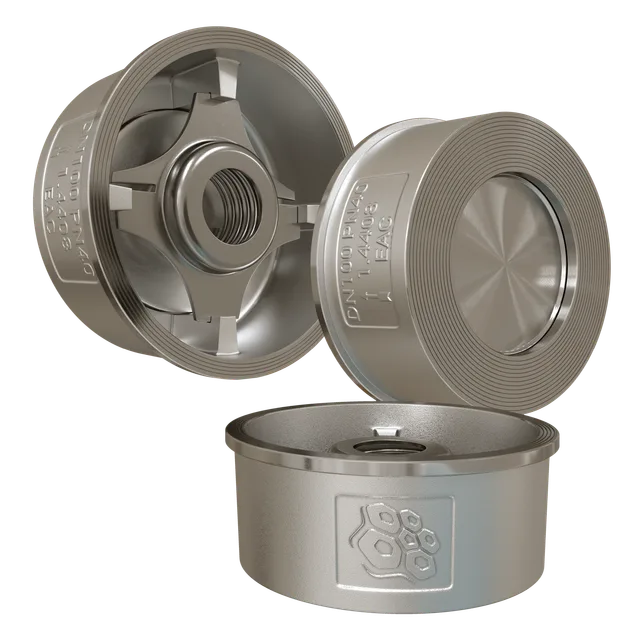

Клапан обратный тарельчатый РАШВОРК 404-040-40, DN040 PN40, корпус - CF8M, диск - CF8M, уплотнение - CF8M, М/Ф

Name: Клапан обратный тарельчатый РАШВОРК 404-040-40, DN040 PN40, корпус - CF8M, диск - CF8M, уплотнение - CF8M, М/Ф
Brand: RUSHWORK | VALSTOK

Обновлено 10 месяцев назад

Описание

Обратные клапаны применяются для предотвращения движения рабочей среды в обратном направлении. Предназначены для установки в системах водоснабжения, теплоснабжения, пожаротушения, холодоснабжения и других системах, где применяются обратные клапаны такой конструкции.

Артикул 404 применяется на: технической воде; питьевой воде; деминерализованной воде; дистиллированной воде; минеральных и синтетических маслах; неэтилированных бензинах; большинстве буровых растворов; метане; пропане; хладагентах групп HFA, HFB, HFC; водных растворах этилен- и пропилен гликоля любой концентрации, дизельном топливе с содержанием ароматических углеводородов не более 40%, авиационном керосине, растительных маслах и жирах, животных маслах и жирах, растворах пенообразователя систем пенного пожаротушения, на этиловом и метиловом спирте, природном газе до 12 бар рабочего давления, сжатом воздухе до 12 бар рабочего давления, в паровых и конденсатных линиях.

Файлы для скачивания


rfa	КО РАШВОРК арт.404.rfa	688 KB	Revit 2021
dwg	3D_404-040-40.dwg	510 KB	AutoCAD 2018+
dwg	2D_404-040-40.dwg	275 KB	AutoCAD 2018+
stp	3D_404-040-40.stp	2.2 MB	—
pdf	2D_404-040-40.pdf	29 KB	—

Типоразмеры (12)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия
Клапан обратный тарельчатый РАШВОРК 404-015-40, DN015 PN40, корпус - CF8M, диск - CF8M, уплотнение - CF8M, М/Ф	0.09	Клапан обратный тарельчатый РАШВОРК 404-015-40, DN015 PN40, корпус - CF8M, диск - CF8M, уплотнение - CF8M, М/Ф	404-015-40
Клапан обратный тарельчатый РАШВОРК 404-200-40, DN200 PN40, корпус - CF8M, диск - CF8M, уплотнение - CF8M, М/Ф	16.1	Клапан обратный тарельчатый РАШВОРК 404-200-40, DN200 PN40, корпус - CF8M, диск - CF8M, уплотнение - CF8M, М/Ф	404-200-40
Клапан обратный тарельчатый РАШВОРК 404-020-40, DN020 PN40, корпус - CF8M, диск - CF8M, уплотнение - CF8M, М/Ф	0.12	Клапан обратный тарельчатый РАШВОРК 404-020-40, DN020 PN40, корпус - CF8M, диск - CF8M, уплотнение - CF8M, М/Ф	404-020-40
Клапан обратный тарельчатый РАШВОРК 404-025-40, DN025 PN40, корпус - CF8M, диск - CF8M, уплотнение - CF8M, М/Ф	0.16	Клапан обратный тарельчатый РАШВОРК 404-025-40, DN025 PN40, корпус - CF8M, диск - CF8M, уплотнение - CF8M, М/Ф	404-025-40
Клапан обратный тарельчатый РАШВОРК 404-032-40, DN032 PN40, корпус - CF8M, диск - CF8M, уплотнение - CF8M, М/Ф	0.31	Клапан обратный тарельчатый РАШВОРК 404-032-40, DN032 PN40, корпус - CF8M, диск - CF8M, уплотнение - CF8M, М/Ф	404-032-40

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Документация	Перейти
Сертификат	Перейти
Размеры
Высота	83 mm
Ширина	83 mm
Длина	31 mm
Вес	430 g
Диаметр	40 mm
Общие характеристики
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	ООО ТД "РАШВОРК"
Изготовитель	ООО ТД "РАШВОРК"
Материал корпус	нерж.сталь CF8M
Материал тарелка	нерж.сталь CF8M
