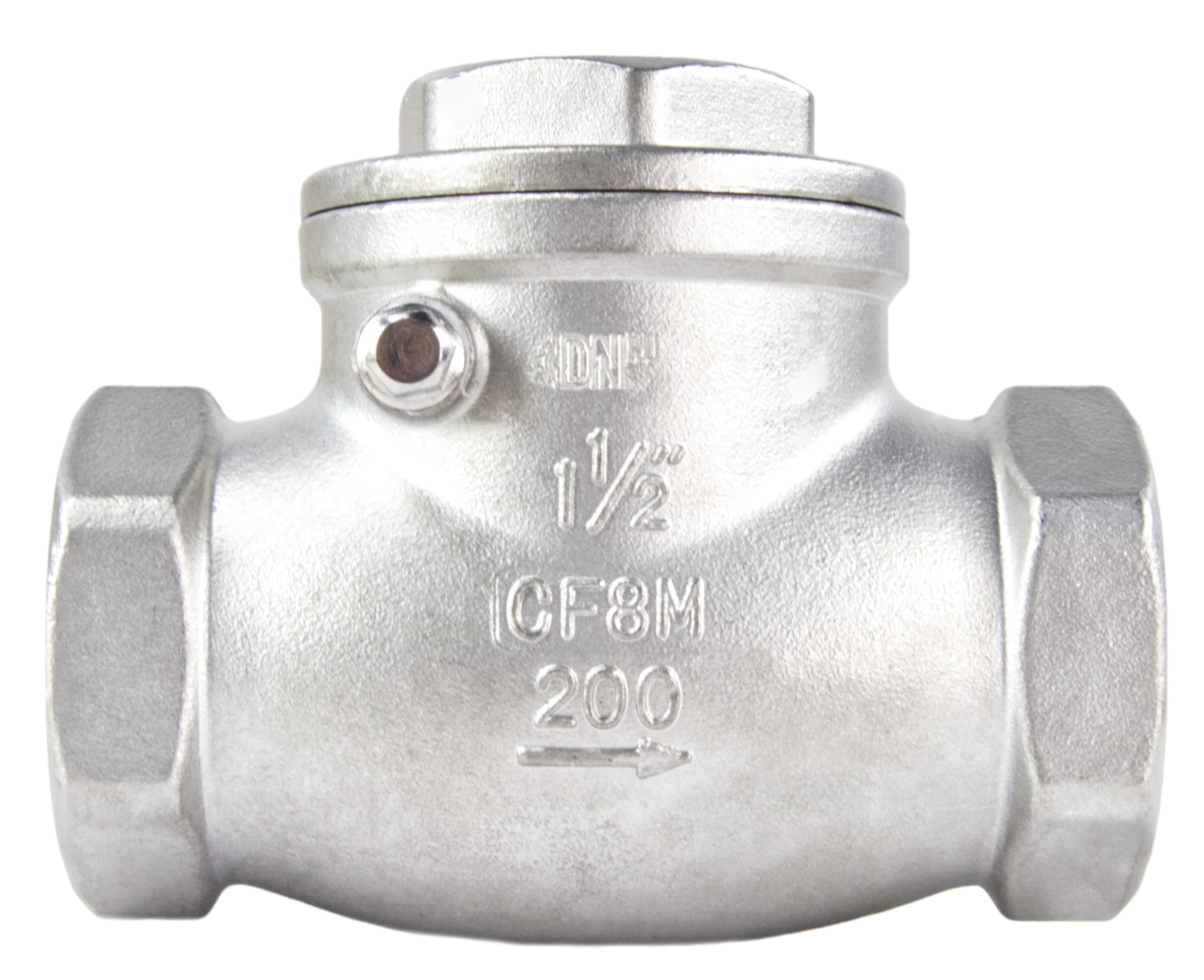

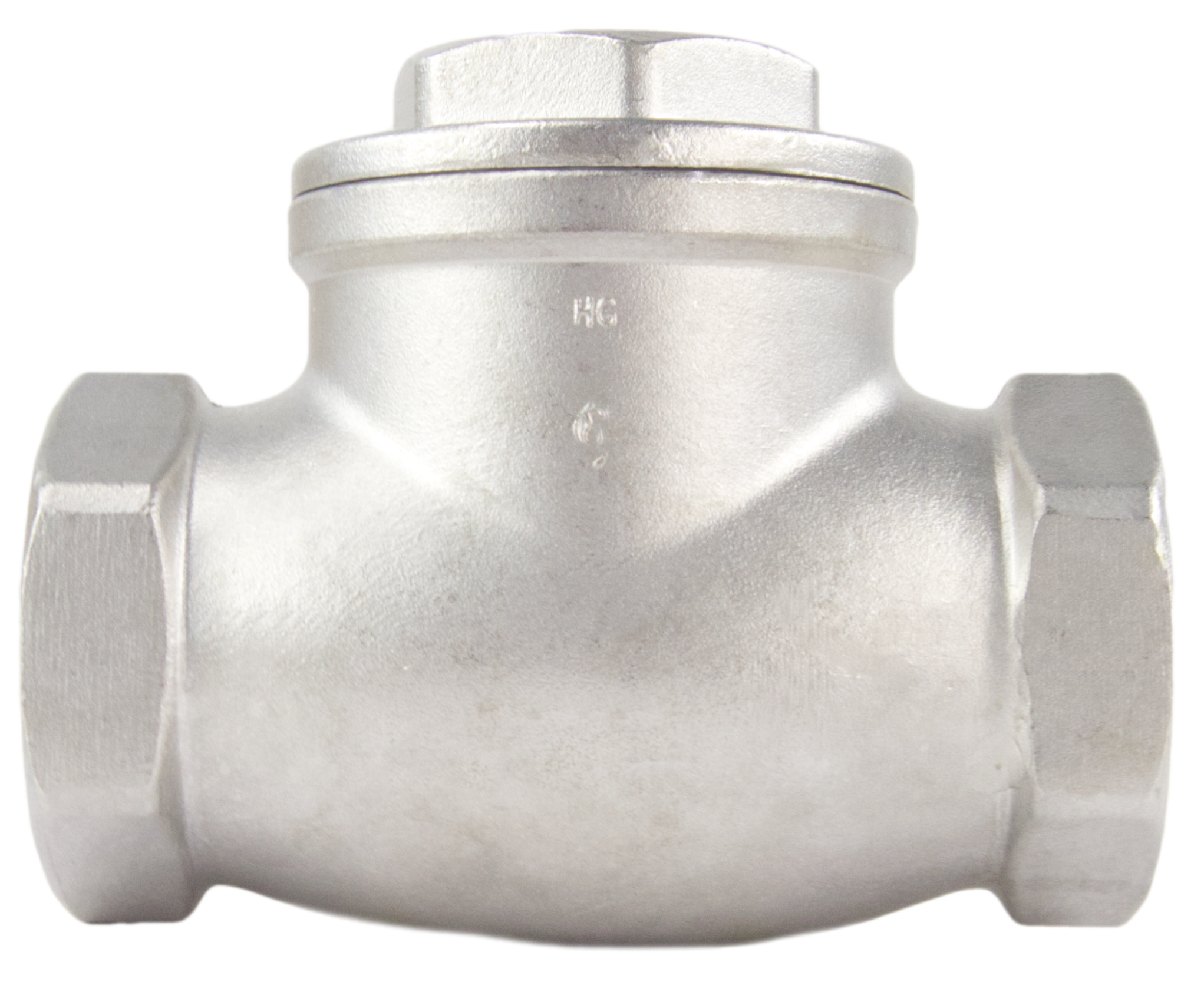

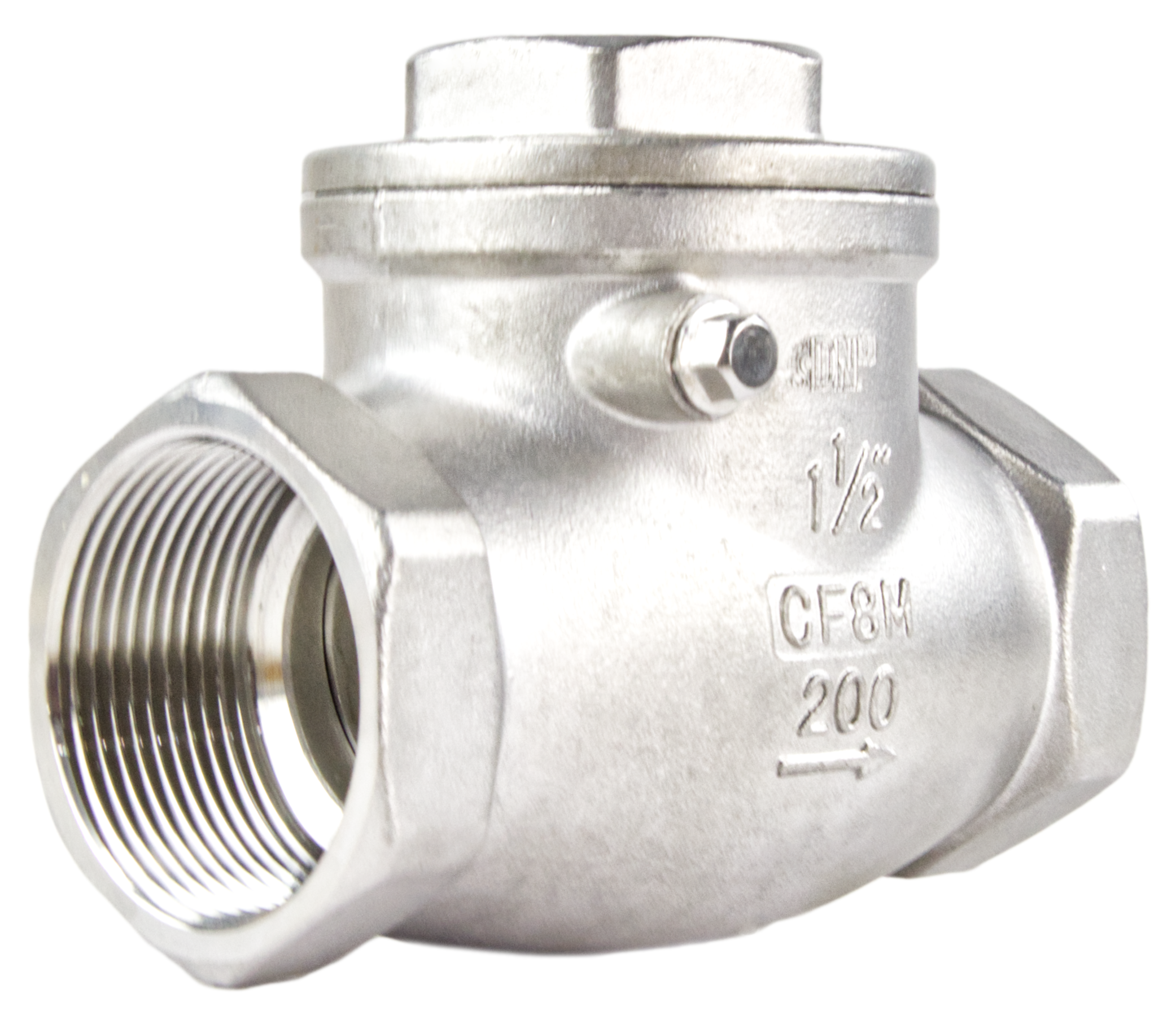

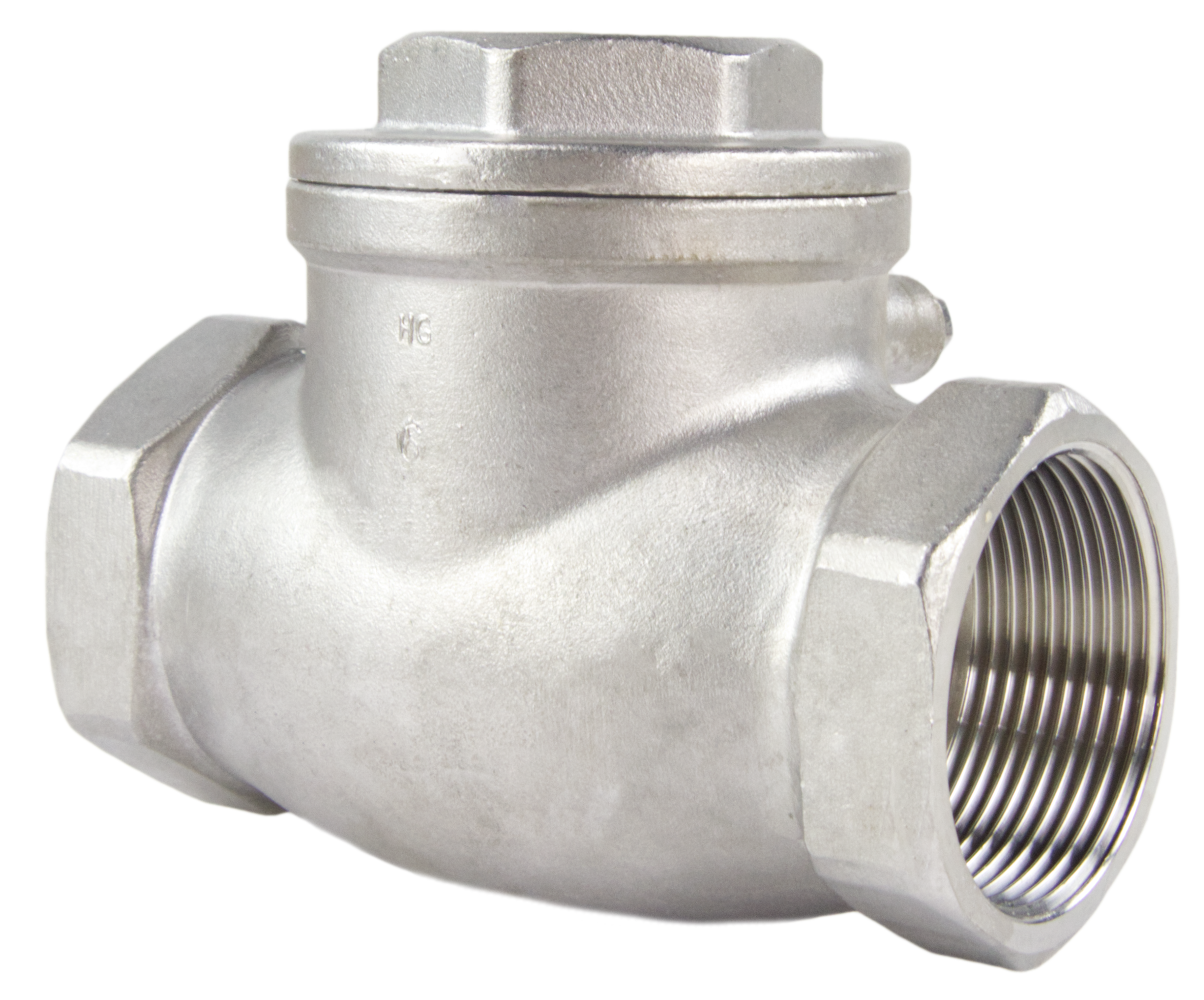

Клапан обратный DN.ru VC3232P-T Ду65 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, поворотный, муфтовый

Name: Клапан обратный DN.ru VC3232P-T Ду65 Ру16, корпус - нержавеющая сталь 316, уплотнение - PTFE, поворотный, муфтовый
Brand: DN.ru

Обновлено в 2024 году

Описание

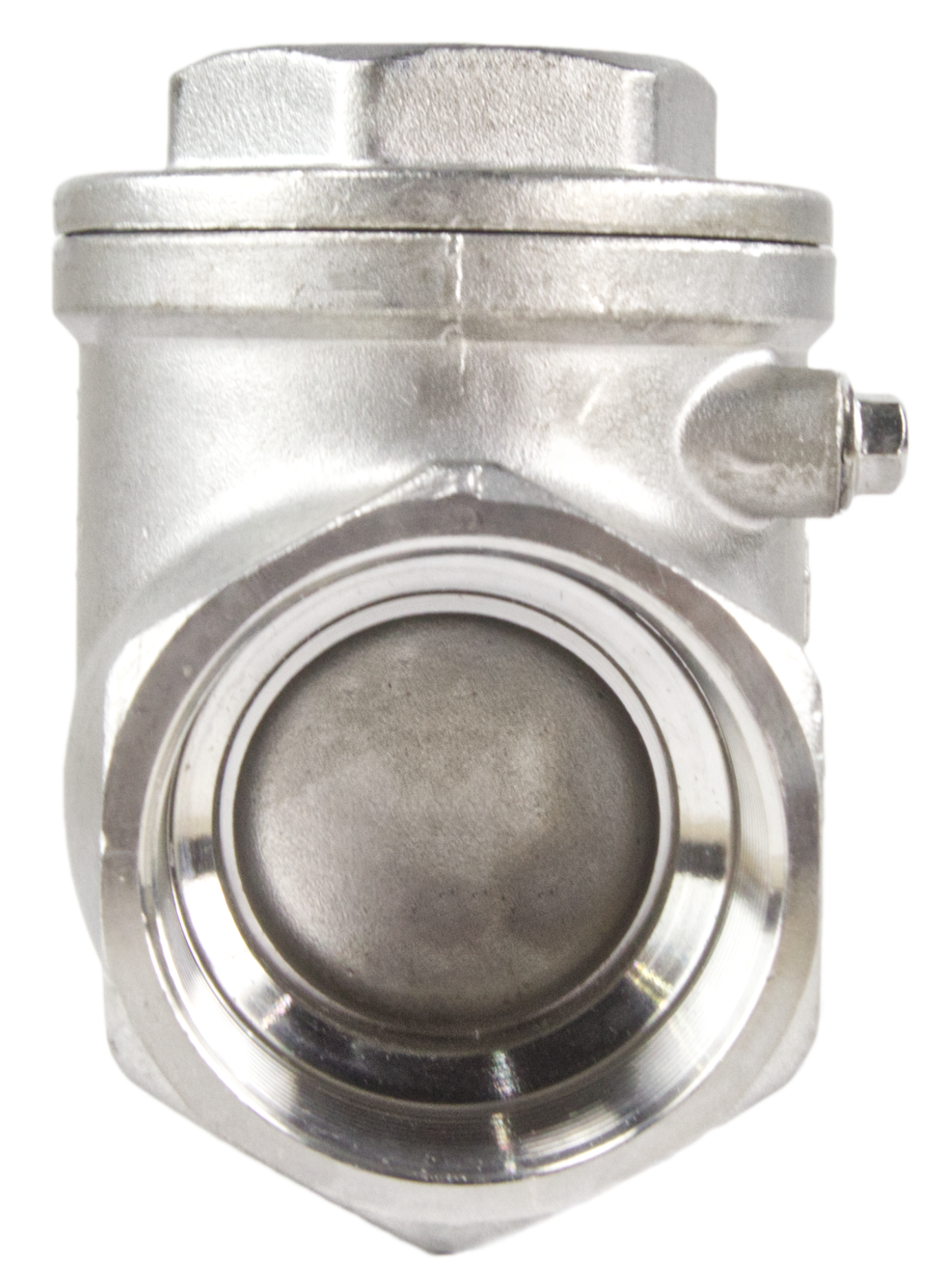

Клапан предотвращает обратное движение среды за счет перекрытия его проходного сечения затвором, представляющего собой диск, закрепленный на серьге. Нормальное состояние клапана – закрытое, которое обеспечивается за счет собственного веса диска.

Принцип работы: при прямом движении среды клапан открывается под воздействием ее давления. При отсутствии потока или при его обратном направлении диск клапана возвращается в закрытое положение – прижимается к седлу за счет собственного веса и перекрывает поток. Давление обратного потока создает дополнительное усилие для герметичного закрытия клапана. Варианты установки клапана горизонтально или вертикально, при условии направления потока вверх.

Файлы для скачивания


dwg	dn65_3d_dwg.dwg	210 KB	AutoCAD 2018+
stp	dn65_3d_step.stp	527 KB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Размеры
Высота	158 mm
Ширина	130 mm
Длина	180 mm
Вес	4200 g
Диаметр	65 mm
