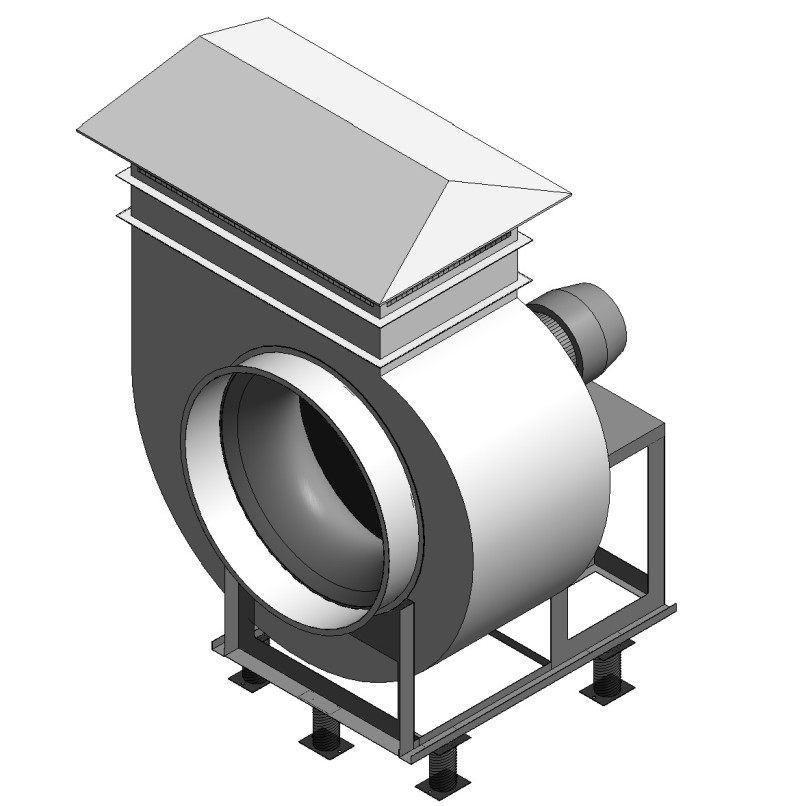

Вентилятор радиальный низкого давления для думоудаления SVR DU

Name: Вентилятор радиальный низкого давления для думоудаления SVR DU
Brand: СВОК

Обновлено 6 дней назад

Описание

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Вентиляторы радиальные низкого давления для дымоудаления SVR DU. Варианты конструктивного исполнения: исполнение 1 (рабочее колесо на валу электродвигателя). Вентиляторы сертифицированы: соответствуют требованиям ТР ЕАЭС 043/2017 и ГОСТ Р 53302-2009. Назначение: системы противодымной вентиляции. Рабочие колеса 2-х типов исполнения: РВ6, РВ9 Конструктивное исполнение лопаток рабочего колеса: загнутые назад Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания. Возможные исполнения по пределу огнестойкости: 400°C — 2 часа, 600°C — 1,5 часа

Файлы для скачивания


rfa	СВ_ВентиляторРадиальный_SVR-DU_НизкогоДавления_СВОК.rfa	2.3 MB	Revit 2019
rvt	СВ_ВентиляторыКрышные_SVR_SVRz_VKRF_VKRFm_SVO_SVOv_СВОК.rvt	115.5 MB	Revit 2019
pdf	СВ_Инструкция по работе с моделями вентиляторов_СВОК.pdf	1.3 MB	—
txt	СВ_ВентиляторРадиальный_SVR-DU_НизкогоДавления_СВОК.txt	14 KB	—

Типоразмеры (38)

Наименование	Наименование ADSK_Наименование	Номинальная мощность ADSK_Номинальная мощность	Частота вращения двигателя ADSK_Частота вращения двигателя	Высота	Диаметр	Длина	Тип рабочего колеса	Типоразмер двигателя	Ширина
SVR-№5,6-РВ6-0,55кВт-1000	Вентилятор радиальный низкого давления для думоудаления SVR №5,6 DU	0.55 кВт	1000	945 мм	560 мм	1014 мм	РВ6	71B6	844 мм
SVR-№5,6-РВ9-0,75кВт-1000	Вентилятор радиальный низкого давления для думоудаления SVR №5,6 DU	0.75 кВт	1000	945 мм	560 мм	1014 мм	РВ9	80A6	844 мм
SVR-№5,6-РВ6-2,20кВт-1500	Вентилятор радиальный низкого давления для думоудаления SVR №5,6 DU	2.2 кВт	1500	945 мм	560 мм	1014 мм	РВ6	90L4	844 мм
SVR-№5,6-РВ9-3кВт-1500	Вентилятор радиальный низкого давления для думоудаления SVR №5,6 DU	3 кВт	1500	945 мм	560 мм	1014 мм	РВ9	100S4	844 мм
SVR-№6,3-РВ6-1,10кВт-1000	Вентилятор радиальный низкого давления для думоудаления SVR №6,3 DU	1.1 кВт	1000	1066 мм	630 мм	1141 мм	РВ6	80B6	1028 мм

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Вентиляторы
Материалы	Сталь, Поливинилхлорид (PVC)
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
BL_Разработано	support@bimlib.pro
Изготовитель	СВОК
