Библиотека систем компании ПЕНОПЛЭКС для Revit разработана в версии 2020 года в соответствии с «BIM-стандартом 2.0». Файл библиотеки содержит более 100 системных и более 30 загружаемых семейств. В статье рассмотрим подробнее системные семейства полов компании ПЕНОПЛЭКС.
Технический обзор конструктивных решений полов ПЕНОПЛЭКС в Revit

В состав библиотеки входят 11 конструктивных решений полов, они представлены системными семействами категории «Перекрытие». По типу и назначению решения объединены в несколько групп:

•       Полы по грунту

•       Полы по железобетонному основанию

•       Полы по лагам

Моделирование конструктивных решений полов в библиотеке выполнено следующим образом: отдельным элементом моделируется основание и сверху на основании размещается экземпляр перекрытия, который содержит все остальные слои конструкции, такие как изоляция, защитный и выравнивающий слои, а также финишное покрытие и др.

Основаниями могут являться железобетонные плиты, грунт или деревянные лаги.  Основания моделируются с помощью таких категорий семейств как: перекрытие, обобщенная модель, топография.

Слои конструктивных решений, которые размещаются на основании моделируются системным семейством категории «перекрытие». Типоразмеры перекрытий включают в себя все остальные слои конструкции.

Полы по грунту

Пол можно обустроить непосредственно по грунту, когда здание не имеет вентилируемого подполья, подвала или иных подземных помещений. Для снижения потерь тепла через конструкцию пола необходимо применять эффективный влагостойкий утеплитель. Компанией ПЕНОПЛЭКС разработаны технические решения с применением высококачественной теплоизоляции ПЕНОПЛЭКС® из экструзионного пенополистирола.

В библиотеке представлено 5 конструктивных решений устройства полов по грунту:

•       Полы по грунту

•       Полы по грунту (теплоизоляция поверх железобетонного основания)

•       Базовая конструктивная схема ледового поля (ПВД)

•       Базовая конструктивная схема ледового поля (ПВХ)

•       Полы с трубной системой из резино-полимерных матов (айс-маты)

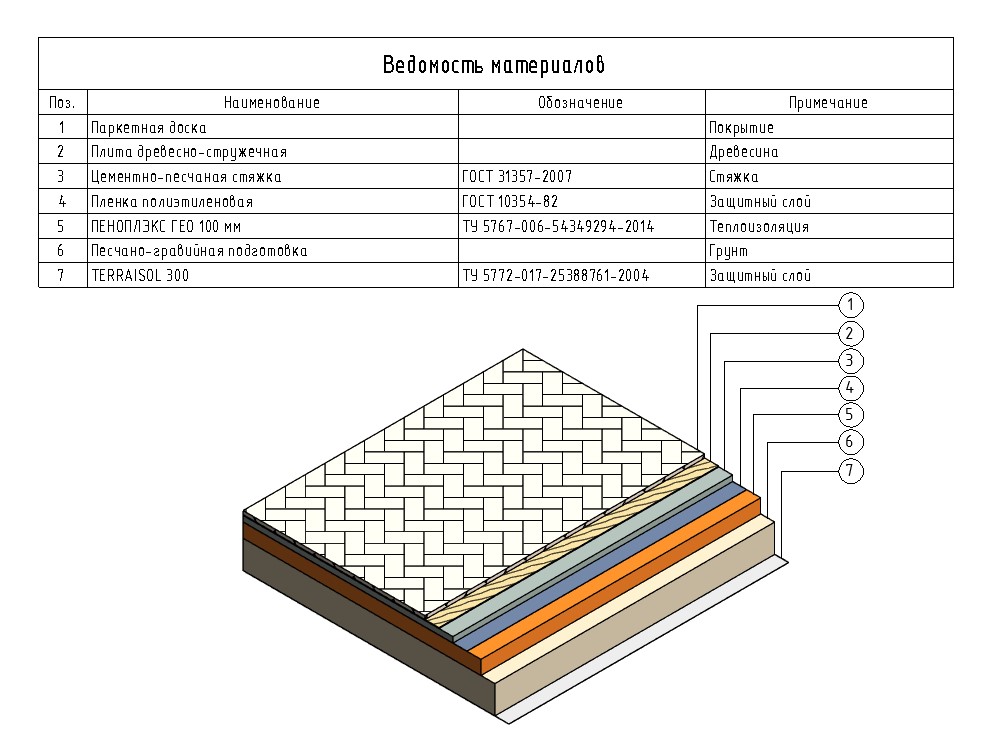

 Рассмотрим подробнее структуру «Полов по грунту».

В конструктивном решении используются материалы из библиотеки компании ПЕНОПЛЭКС и из базовой библиотеки ADSK.

image-0
image-0

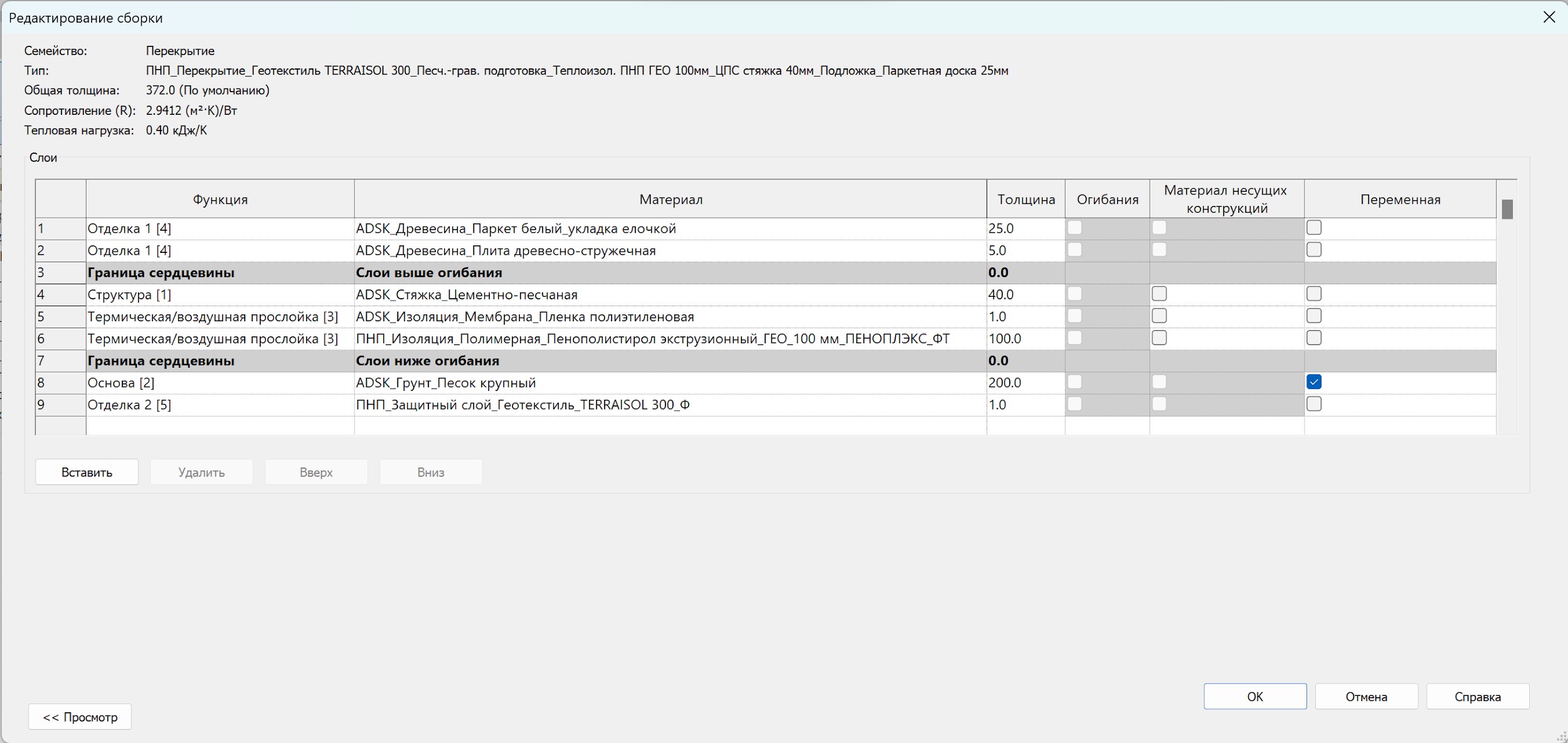

Типоразмер содержит 7 слоев, каждому из которых присвоена соответствующая функция, определяющая его назначение. Так, финишное покрытие-паркет белый, а также плита древесно-стружечная находятся выше границы сердцевины и относятся к отделке.

Часть слоев находится в границах сердцевины. Например, цементно-песчаная стяжка с функцией структуры, пленка полиэтиленовая и экструзионный пенополистирол Пеноплэкс ГЕО с функцией термической/воздушной прослойки.

Ниже границы сердцевины находится песок с переменной толщиной и с функцией основы, а также защитный слой геотекстиль TERRAISOL с функцией отделки.  Благодаря настройкам приоритетности слоев Revit корректно соединяет многослойные конструкции между собой.

Полы по железобетонному основанию

Утепление железобетонных полов связана, прежде всего, с распространением этих конструкций практически во всех сферах промышленного и гражданского строительства.

В библиотеке представлено 4 конструктивных решения устройства полов по железобетонному основанию:

• Система изоляции перекрытия с утепленным полом.

• Схема конструктивного исполнения железобетонного междуэтажного/чердачного перекрытия с насыпными материалами.

• Схема конструктивного исполнения железобетонного междуэтажного перекрытия комбинированная теплоизоляция.

• Полы холодильников.

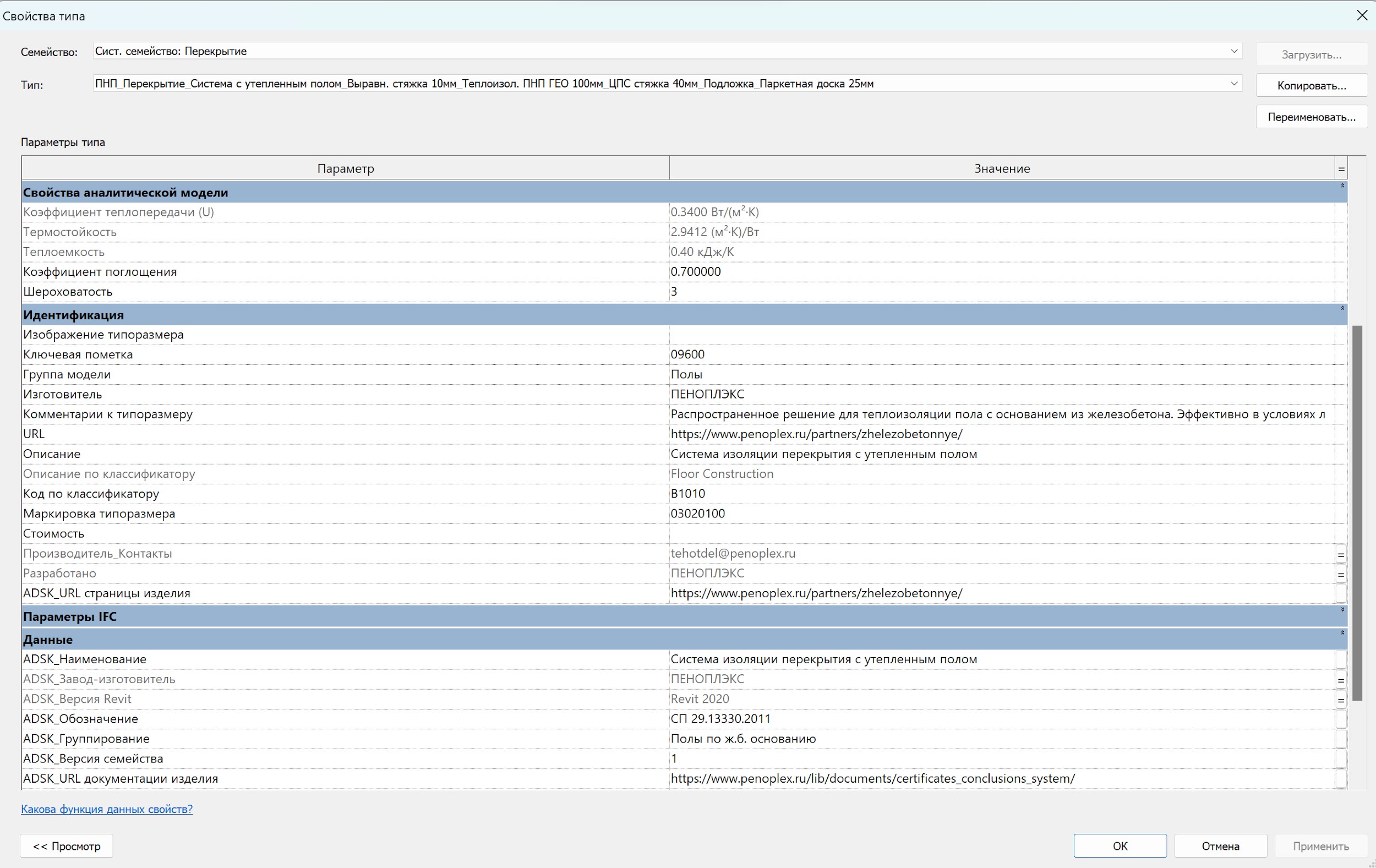

У всех типоразмеров корректно заполнены необходимые параметры. Так, например, для системы изоляции перекрытия с утепленным полом в группах параметров «Идентификация» и «Данные» можно найти комментарий к типоразмеру, описание, ссылку на страницу с документацией и ряд других параметров, которые содержат дополнительную информацию о конструктивном решении.

image-0

Полы по лагам

Теплоизоляция для полов по лагам должна быть влагостойкой и обеспечивать высокие прочностные и теплозащитные свойства конструкции. Особое внимание следует уделить теплоизоляционным характеристикам утеплителя для полов по лагам. Так, толщина теплоизоляции над вентилируемым подпольем предусматривается больше, чем для полов по грунту.

В библиотеке представлено 2 конструктивных решения устройства полов по лагам:

• Схема утепления между деревянных лаг.

• Схема утепления поверх деревянных лаг.

Для каждого конструктивного решения в библиотеке созданы листы с описанием системы, ведомостью материалов и необходимыми графическими отображениями.

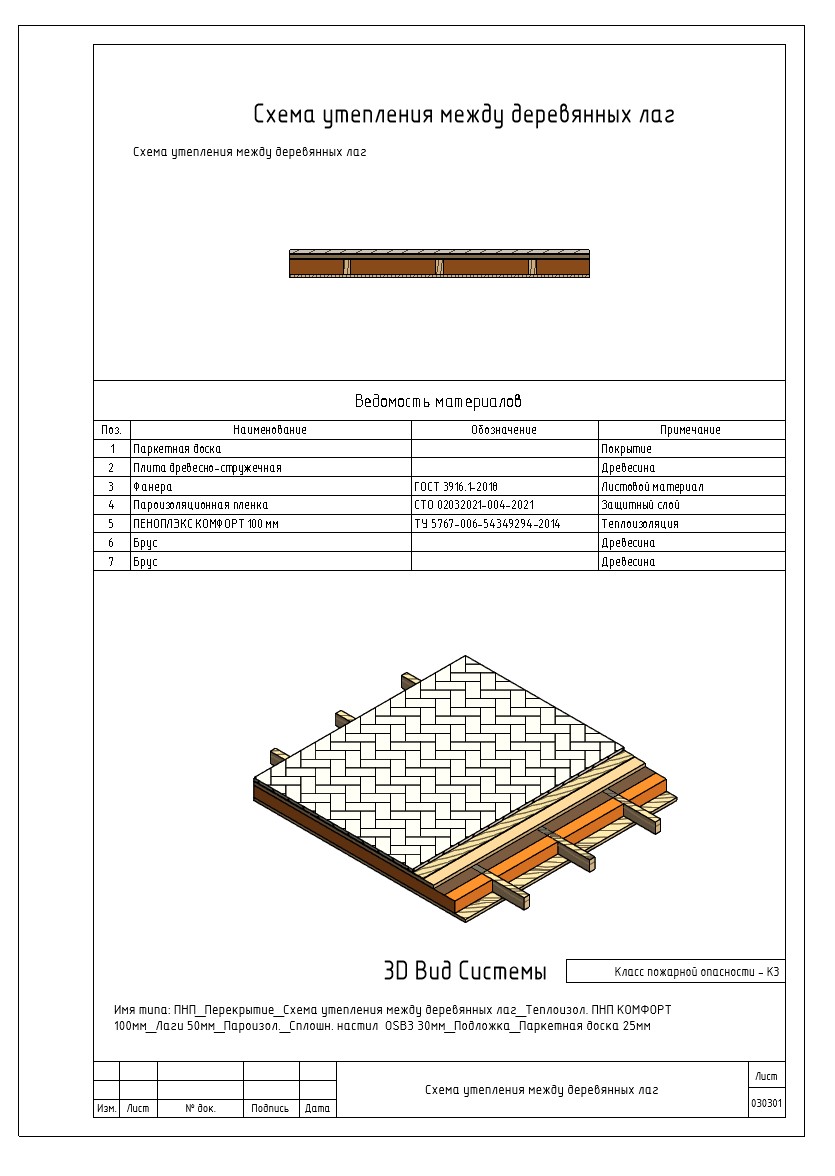

Например, так выглядит лист для конструктивного решения утепления пола между деревянных лаг:

image-0

Для использования системных решений ПЕНОПЛЭКС, необходимо:

● скачать библиотеку систем ПЕНОПЛЭКС;

● открыть библиотеку вместе с вашим проектом;

● перейти на вид: О_АР_000010_Вид для копирования_О_3D;

● на 3D пространстве найти раздел «02 - Конструктивные решения полов»;

● скопировать необходимый элемент из библиотеки в свой проект;

● также можно скопировать необходимый типоразмер из диспетчера проекта, найдя его в разделе «семейства» — «перекрытия». Конструктивные решения компании ПЕНОПЛЭКС содержат префикс ПНП в названии каждого типоразмера.

BIM-библиотеки систем и материалов ПЕНОПЛЭКС доступны:

— На сайте компании «ПЕНОПЛЭКС» в разделе BIM-проектирование.

— На странице «ПЕНОПЛЭКС» на BIMLIB.

Компания ПЕНОПЛЭКС стремится предоставлять своим партнерам удобные и современные сервисы для проектирования. Внедрение BIM-проектирования позволяет сократить расходы и временные затраты на подготовку проектов, увеличить точность расчетов материалов и повысить тем самым эффективность проектирования и культуру строительства в целом.
